Proces realizacji zamówienia CNC obejmuje kilka etapów: od wysłania zapytania ofertowego, przez analizę dokumentacji technicznej, wycenę, przygotowanie technologii, programowanie CAM, zakup materiału, obróbkę CNC, kontrolę jakości, aż po pakowanie i dostawę gotowych detali. Każdy z tych kroków wpływa na koszt, termin oraz jakość wykonania części.
Dobrze zaplanowany proces produkcji CNC pozwala ograniczyć ryzyko błędów, skrócić czas realizacji i uzyskać powtarzalne elementy zgodne z dokumentacją. Dotyczy to zarówno pojedynczych prototypów, jak i produkcji seryjnej części maszyn z aluminium, stali, stali nierdzewnej, mosiądzu, brązu lub tworzyw technicznych.

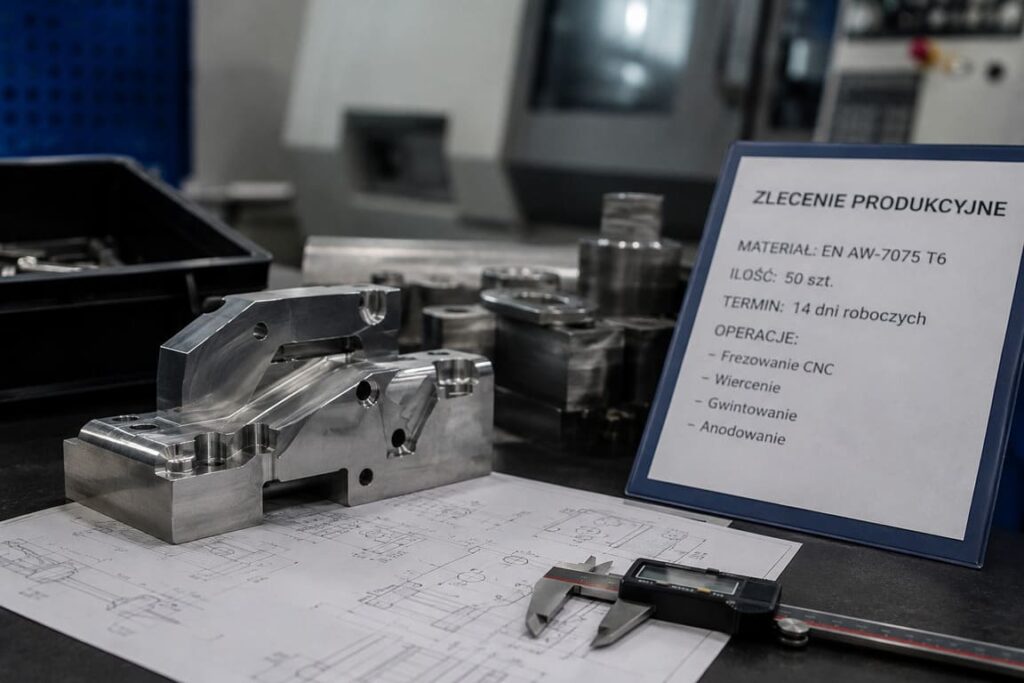

Jak wygląda realizacja zamówienia CNC?
Realizacja zamówienia CNC to uporządkowany proces technologiczny, w którym dokumentacja klienta jest przekształcana w gotowy detal. W zależności od projektu może obejmować frezowanie CNC, toczenie CNC, wiercenie, gwintowanie, cięcie, spawanie, modelowanie, skanowanie 3D oraz obróbkę powierzchniową.
Najważniejsze jest to, aby już na początku zebrać wszystkie dane potrzebne do przygotowania wyceny i produkcji. Im dokładniejsze informacje otrzyma wykonawca, tym szybciej może ocenić wykonalność, dobrać technologię i zaproponować realny termin wykonania.
Typowy proces zamówienia CNC obejmuje:
- wysłanie zapytania ofertowego,
- analizę rysunku technicznego i modelu 3D,
- ocenę wykonalności detalu,
- dobór materiału i technologii,
- przygotowanie wyceny,
- akceptację oferty,
- przygotowanie programu CAM,
- ustawienie maszyny CNC,
- produkcję detalu,
- kontrolę jakości,
- ewentualną obróbkę dodatkową,
- pakowanie i dostawę gotowych części.
Krok 1: Wysłanie zapytania ofertowego
Pierwszym etapem jest przesłanie zapytania ofertowego. To moment, w którym klient przekazuje informacje potrzebne do przygotowania wyceny obróbki CNC. Najlepiej, jeżeli zapytanie zawiera rysunek techniczny PDF, model 3D STEP lub STP, informację o materiale, liczbie sztuk oraz oczekiwanym terminie realizacji.
W przypadku prostych detali czasami wystarczy szkic z wymiarami, zdjęcie elementu lub opis zastosowania. Przy bardziej wymagających częściach maszyn, elementach pasowanych, korpusach, tulejach, wałkach i detalach z tolerancjami dokumentacja techniczna jest bardzo ważna.
Do zapytania warto dołączyć:
- rysunek techniczny w formacie PDF,
- model 3D w formacie STEP lub STP,
- informację o materiale,
- liczbę sztuk,
- informację, czy jest to prototyp, mała seria czy produkcja seryjna,
- oczekiwany termin realizacji,
- wymagania dotyczące tolerancji,
- wymagania dotyczące chropowatości powierzchni,
- informację o obróbce dodatkowej, np. anodowaniu, cynkowaniu lub hartowaniu.
Jeżeli chcesz dobrze przygotować dokumentację, sprawdź artykuł:
Jak przygotować rysunek techniczny do wyceny CNC?
Krok 2: Analiza dokumentacji technicznej
Po otrzymaniu zapytania technolog analizuje dokumentację techniczną. Sprawdza geometrię detalu, materiał, tolerancje, oznaczenia gwintów, wymagania powierzchniowe oraz możliwość wykonania elementu dostępnymi metodami obróbki.
Na tym etapie można wykryć potencjalne problemy, takie jak zbyt małe promienie wewnętrzne, bardzo cienkie ścianki, brak baz wymiarowych, niejasne tolerancje albo różnice między rysunkiem PDF a modelem 3D. Wczesna analiza ogranicza ryzyko błędów na produkcji.
| Sprawdzany element | Znaczenie dla produkcji CNC |
|---|---|
| Geometria detalu | Określa, czy element wymaga frezowania, toczenia czy kilku operacji. |
| Materiał | Wpływa na dobór narzędzi, parametry skrawania i koszt wykonania. |
| Tolerancje | Decydują o dokładności, czasie obróbki i zakresie kontroli jakości. |
| Chropowatość | Wpływa na sposób wykończenia powierzchni. |
| Liczba sztuk | Ma znaczenie dla ceny jednostkowej i organizacji produkcji. |
| Obróbka dodatkowa | Może wydłużyć termin i zwiększyć koszt realizacji. |
Krok 3: Ocena wykonalności detalu
Następnym etapem jest ocena wykonalności. Nie każdy detal można wykonać dokładnie tak, jak został zaprojektowany, bez dodatkowych ustaleń. Czasami konieczna jest zmiana promienia, korekta tolerancji, zmiana sposobu mocowania albo doprecyzowanie powierzchni krytycznych.
Ocena wykonalności ma szczególne znaczenie przy elementach precyzyjnych, częściach z cienkimi ściankami, głębokimi kieszeniami, gwintami, podcięciami i powierzchniami pasowanymi. Dzięki niej można uniknąć sytuacji, w której detal jest formalnie narysowany, ale jego wykonanie byłoby nieopłacalne lub technologicznie ryzykowne.
Technolog sprawdza między innymi:
- czy detal da się prawidłowo zamocować,
- czy narzędzia mają dostęp do wszystkich powierzchni,
- czy promienie wewnętrzne są możliwe do wykonania,
- czy tolerancje są realistyczne,
- czy materiał jest odpowiedni do zastosowania,
- czy konieczna będzie obróbka z kilku stron,
- czy potrzebne są dodatkowe operacje po frezowaniu lub toczeniu.
Krok 4: Przygotowanie wyceny CNC
Po analizie dokumentacji przygotowywana jest wycena. Cena obróbki CNC nie wynika wyłącznie ze stawki godzinowej maszyny. Obejmuje również materiał, przygotowanie programu, ustawienie maszyny, dobór narzędzi, czas obróbki, kontrolę jakości i ewentualną obróbkę dodatkową.
Inaczej wycenia się pojedynczy prototyp, a inaczej produkcję seryjną. Przy jednej sztuce koszt przygotowania technologii przypada na jeden detal. Przy większej serii koszty przygotowawcze rozkładają się na większą liczbę elementów, dlatego cena jednostkowa zwykle spada.
Wycena CNC uwzględnia:
- koszt materiału,
- czas pracy maszyny CNC,
- programowanie CAM,
- liczbę mocowań i przezbrojeń,
- koszt narzędzi skrawających,
- wymagane tolerancje,
- liczbę sztuk,
- kontrolę jakości,
- obróbkę dodatkową,
- pakowanie i logistykę.
Więcej na temat kosztów opisuje artykuł:
Ile kosztuje frezowanie CNC? Aktualne ceny i czynniki wpływające na wycenę
Krok 5: Akceptacja oferty i ustalenie szczegółów
Po otrzymaniu wyceny klient akceptuje ofertę lub doprecyzowuje szczegóły. Na tym etapie warto potwierdzić materiał, liczbę sztuk, termin realizacji, wymagania jakościowe oraz sposób dostawy. Jeżeli projekt wymaga zmian konstrukcyjnych, najlepiej ustalić je przed uruchomieniem produkcji.
W przypadku bardziej złożonych elementów możliwe jest wykonanie pierwszej sztuki kontrolnej, prototypu lub krótkiej serii testowej. Pozwala to sprawdzić geometrię, pasowanie i funkcję detalu przed rozpoczęciem większej produkcji.
Krok 6: Dobór materiału i przygotowanie surowca
Po akceptacji zamówienia przygotowywany jest materiał. Może to być aluminium, stal konstrukcyjna, stal nierdzewna, mosiądz, brąz albo tworzywo techniczne. Dobór materiału wpływa na koszt, trwałość narzędzi, czas skrawania i właściwości gotowego elementu.
| Materiał | Typowe zastosowanie | Znaczenie w procesie CNC |
|---|---|---|
| Aluminium | Obudowy, płyty montażowe, elementy lekkie. | Dobra skrawalność i krótki czas obróbki. |
| Stal konstrukcyjna | Uchwyty, korpusy, części maszyn. | Dobra wytrzymałość i szerokie zastosowanie. |
| Stal nierdzewna | Przemysł spożywczy, chemiczny, techniczny. | Większe wymagania narzędziowe i dłuższy czas obróbki. |
| Mosiądz i brąz | Tuleje, armatura, elementy ślizgowe. | Dobra obrabialność, ale wyższy koszt surowca. |
| Tworzywa techniczne | Ślizgi, prowadnice, izolatory. | Wymagają odpowiedniego mocowania i parametrów skrawania. |
Krok 7: Przygotowanie technologii i programu CAM
Przed rozpoczęciem obróbki technolog przygotowuje proces produkcyjny. Określa kolejność operacji, dobiera narzędzia, sposób mocowania, parametry skrawania i strategię obróbki. Następnie powstaje program CAM, który steruje ruchem narzędzia na maszynie CNC.
Programowanie CAM jest jednym z kluczowych etapów realizacji zamówienia. Dobrze przygotowany program pozwala skrócić czas obróbki, ograniczyć zużycie narzędzi, poprawić jakość powierzchni i uniknąć kolizji.
Na tym etapie ustala się:
- kolejność operacji technologicznych,
- strategię frezowania lub toczenia,
- dobór narzędzi skrawających,
- parametry skrawania,
- sposób mocowania detalu,
- punkty bazowe,
- ścieżki narzędzi,
- przejścia zgrubne i wykańczające,
- symulację obróbki.
Krok 8: Ustawienie maszyny CNC
Po przygotowaniu programu operator ustawia maszynę CNC. Obejmuje to montaż materiału lub półfabrykatu, ustawienie narzędzi, pomiar baz, wprowadzenie programu, sprawdzenie mocowania oraz przygotowanie maszyny do pierwszej operacji.
Dokładne ustawienie maszyny ma duże znaczenie dla jakości detalu. Błąd na tym etapie może przełożyć się na odchyłki wymiarowe, problemy z pasowaniem lub konieczność powtórzenia produkcji.
Przygotowanie maszyny obejmuje:
- zamocowanie materiału,
- ustawienie punktu zerowego,
- pomiar narzędzi,
- załadowanie programu CNC,
- sprawdzenie mocowania,
- kontrolę poprawności pierwszych przejść,
- nadzór nad pierwszą sztuką.
Możliwości produkcyjne firmy warto sprawdzić na stronie park maszynowy CNC.
Krok 9: Obróbka CNC detalu
Głównym etapem realizacji zamówienia jest obróbka CNC. W zależności od projektu może obejmować frezowanie, toczenie, wiercenie, gwintowanie, rozwiercanie, pogłębianie, fazowanie, wykonywanie rowków, kieszeni, płaszczyzn i powierzchni 3D.
Przy frezowaniu CNC obraca się narzędzie skrawające, które usuwa materiał z półfabrykatu. Przy toczeniu CNC obraca się detal, a narzędzie kształtuje jego powierzchnię. Wiele części wymaga połączenia obu technologii.
W ramach obróbki CNC mogą być wykonywane:
- płaszczyzny,
- kieszenie,
- rowki,
- otwory,
- gwinty,
- fazy,
- promienie,
- podtoczenia,
- powierzchnie funkcjonalne,
- elementy pasowane.
Porównanie obu technologii znajdziesz w artykule:
Frezowanie CNC a toczenie CNC – jakie są różnice?
Krok 10: Kontrola jakości i pomiary
Po wykonaniu detalu następuje kontrola jakości. Jej zakres zależy od wymagań klienta, tolerancji oraz przeznaczenia części. Proste elementy mogą wymagać podstawowej kontroli wymiarów, natomiast części precyzyjne, pasowane lub seryjne mogą wymagać dokładniejszych pomiarów.
Kontrola jakości pozwala potwierdzić, że detal jest zgodny z rysunkiem technicznym, wymiarami, tolerancjami, chropowatością i wymaganiami funkcjonalnymi. W produkcji seryjnej kontrola ma także znaczenie dla powtarzalności procesu.
Kontrola może obejmować:
- pomiar wymiarów zewnętrznych,
- kontrolę średnic otworów i wałków,
- sprawdzenie gwintów,
- kontrolę płaskości i równoległości,
- sprawdzenie tolerancji pasowań,
- ocenę jakości powierzchni,
- kontrolę wizualną,
- raport pomiarowy, jeśli jest wymagany.
Krok 11: Obróbka dodatkowa po CNC
W niektórych projektach sama obróbka skrawaniem nie kończy procesu produkcji. Detal może wymagać dodatkowej obróbki cieplnej, galwanicznej, powierzchniowej lub montażowej. Takie procesy wpływają na wygląd, odporność, twardość, trwałość i funkcjonalność gotowego elementu.
| Proces dodatkowy | Cel zastosowania |
|---|---|
| Anodowanie | Zabezpieczenie aluminium i poprawa odporności powierzchni. |
| Cynkowanie | Ochrona stali przed korozją. |
| Hartowanie | Zwiększenie twardości i odporności na zużycie. |
| Galwanizacja | Poprawa właściwości powierzchniowych i ochronnych. |
| Szlifowanie | Uzyskanie dokładniejszej powierzchni lub wymiaru. |
Więcej informacji znajdziesz na stronie usługi termiczne i galwaniczne.
Krok 12: Pakowanie i dostawa gotowych detali
Ostatnim etapem jest przygotowanie detali do odbioru lub wysyłki. Elementy powinny zostać zabezpieczone przed uszkodzeniem mechanicznym, zabrudzeniem i korozją. Ma to szczególne znaczenie przy częściach precyzyjnych, elementach z ostrymi krawędziami, powierzchniach obrabianych oraz detalach po obróbce powierzchniowej.
W zależności od zamówienia dostawa może obejmować pojedyncze prototypy, małą serię, komplet części do montażu albo większą partię produkcyjną. Dobre pakowanie ogranicza ryzyko reklamacji i uszkodzeń transportowych.
Ile trwa realizacja zamówienia CNC?
Czas realizacji zamówienia CNC zależy od stopnia skomplikowania detalu, dostępności materiału, obciążenia parku maszynowego, liczby sztuk, wymagań jakościowych oraz dodatkowych procesów po obróbce. Prosty detal może zostać wykonany szybciej niż element wymagający kilku operacji, specjalnego materiału i obróbki powierzchniowej.
| Rodzaj zamówienia | Charakterystyka | Co wpływa na termin? |
|---|---|---|
| Prototyp CNC | Pojedynczy detal lub krótka seria testowa. | Analiza dokumentacji, program CAM, pierwsza sztuka. |
| Mała seria CNC | Kilka lub kilkadziesiąt elementów. | Dostępność materiału, czas obróbki, kontrola jakości. |
| Produkcja seryjna CNC | Powtarzalne elementy w większej liczbie sztuk. | Planowanie produkcji, stabilność procesu, logistyka. |
| Detal z obróbką dodatkową | Część po anodowaniu, cynkowaniu, hartowaniu lub galwanizacji. | Czas procesu zewnętrznego lub dodatkowej kontroli. |
Co może wydłużyć proces realizacji zamówienia CNC?
Najczęściej realizację wydłużają braki w dokumentacji, nietypowy materiał, bardzo wąskie tolerancje, konieczność wykonania specjalnego oprzyrządowania oraz dodatkowa obróbka po CNC. Część opóźnień można ograniczyć, przygotowując kompletne zapytanie już na początku.
Najczęstsze przyczyny wydłużenia terminu:
- brak rysunku technicznego,
- brak modelu 3D STEP lub STP,
- niejasne tolerancje,
- różnice między rysunkiem a modelem,
- nietypowy materiał,
- trudna geometria detalu,
- duża liczba operacji,
- konieczność konsultacji konstrukcyjnych,
- obróbka cieplna lub galwaniczna,
- wymagany raport pomiarowy.
Jak przyspieszyć realizację zamówienia CNC?
Najlepszym sposobem na skrócenie czasu realizacji jest przygotowanie kompletnego zapytania ofertowego. Rysunek PDF, model STEP, materiał, liczba sztuk i jasne wymagania techniczne pozwalają szybciej przejść od analizy do produkcji.
Aby przyspieszyć realizację, warto:
- przesłać PDF i STEP/STP,
- podać dokładny materiał,
- określić liczbę sztuk,
- wskazać wymiary krytyczne,
- nie stosować zbyt rygorystycznych tolerancji na wszystkich wymiarach,
- podać oczekiwany termin,
- opisać zastosowanie detalu,
- wskazać, czy wymagana jest obróbka dodatkowa.
Powiązane usługi Intra-Tech
Jeżeli planujesz produkcję detali, prototypów, części zamiennych lub elementów seryjnych, sprawdź usługi Intra-Tech związane z obróbką CNC, projektowaniem i przygotowaniem dokumentacji technicznej.
FAQ – najczęściej zadawane pytania
Jak długo trwa realizacja zamówienia CNC?
Czas realizacji zależy od stopnia skomplikowania detalu, dostępności materiału, liczby sztuk oraz wymagań jakościowych. Prototypy i pojedyncze detale mogą zostać wykonane szybciej niż produkcja seryjna wymagająca wielu operacji technologicznych.
Jakie pliki należy przesłać do wyceny CNC?
Najlepiej przesłać rysunek techniczny w formacie PDF oraz model 3D STEP lub STP. Dzięki temu możliwa jest dokładna analiza geometrii, tolerancji oraz czasu potrzebnego na wykonanie detalu.
Czy można zamówić pojedynczy detal CNC?
Tak. Wiele projektów rozpoczyna się od wykonania prototypu lub pojedynczej sztuki. Pozwala to zweryfikować konstrukcję, pasowanie oraz funkcjonalność elementu przed uruchomieniem większej produkcji.
Czy Intra-Tech realizuje produkcję seryjną?
Tak. Oprócz prototypów i małych serii realizowana jest również produkcja seryjna części maszyn, komponentów przemysłowych oraz elementów technicznych wykonywanych metodą frezowania CNC i toczenia CNC.
Co wpływa na cenę realizacji zamówienia CNC?
Na koszt wpływają między innymi materiał, czas pracy maszyny, stopień skomplikowania geometrii, wymagane tolerancje, liczba sztuk, kontrola jakości oraz ewentualna obróbka dodatkowa po skrawaniu.
Czy można wycenić detal bez rysunku technicznego?
Wstępna wycena jest czasami możliwa na podstawie szkicu, zdjęcia lub opisu elementu. Dokładna kalkulacja wymaga jednak dokumentacji technicznej zawierającej wymiary, materiał i wymagania jakościowe.
Jakie materiały można obrabiać metodą CNC?
Obróbce CNC poddawane są między innymi aluminium, stal konstrukcyjna, stal nierdzewna, mosiądz, brąz oraz tworzywa techniczne takie jak POM, PA, PE czy PTFE.
Czy jeden detal może wymagać kilku procesów technologicznych?
Tak. W praktyce wiele części wymaga połączenia frezowania CNC, toczenia CNC, wiercenia, gwintowania oraz dodatkowych procesów takich jak anodowanie, cynkowanie czy hartowanie.
Autor artykułu
Artykuł został przygotowany przez zespół Intra-Tech specjalizujący się w frezowaniu CNC, toczeniu CNC, projektowaniu technicznym, produkcji części maszyn oraz kompleksowej realizacji projektów dla przemysłu.
Podsumowanie
Proces realizacji zamówienia CNC to znacznie więcej niż sama obróbka materiału. Od momentu przesłania zapytania ofertowego aż do dostawy gotowych części wykonywanych jest wiele działań technologicznych, które mają wpływ na jakość, termin oraz koszt produkcji.
Analiza dokumentacji, przygotowanie technologii, programowanie CAM, dobór materiału, frezowanie CNC, toczenie CNC, kontrola jakości oraz obróbka dodatkowa tworzą spójny proces pozwalający uzyskać powtarzalne i precyzyjne komponenty zgodne z wymaganiami klienta.
Im lepiej przygotowana dokumentacja techniczna i zapytanie ofertowe, tym szybciej można przejść od projektu do gotowego detalu. Dlatego warto już na początku dostarczyć rysunek PDF, model STEP oraz komplet informacji dotyczących materiału, ilości i wymagań jakościowych.
